Neues Forschungsgebäude Rijksuniversiteit Groningen
- Lage: Nijenborg 4 Groningen
- Bauherr: Rijksuniversiteit Groningen
- Projektdauer: 2018 bis 2025
- BIM-Management: Ballast Nedam/Kelvin Reinraumsysteme
- Ausführung: Baubeginn 2024
- BIM-Anwendungsfälle: Alle

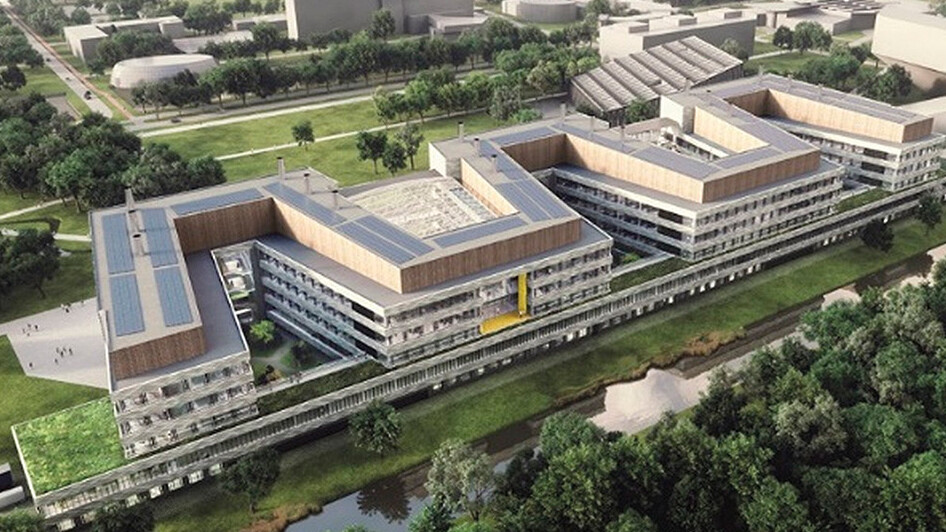

Die Rijksuniversiteit Groningen (RUG) baut zu Ehren des Nobelpreisträgers Prof. Dr. Ben Feringa ein neues Forschungsgebäude für die technische Ausbildung und Forschung im Beta-Bereich. Damit unterstützt die Universität ihr Bestreben, weiterhin zu wichtigen internationalen Forschungsbereichen wie Chemieingenieurwesen, (Nano-)Technologie, Materialforschung und Astronomie beizutragen. Mit über 62.000 m², einer Gesamtlänge von 260 m und einer Breite von 63 m wird dies das größte Gebäude auf dem Zernike Campus Groningen sein und gleichzeitig ein Prestigeprojekt für die Niederlande. Das neue Gebäude wird fünf Stockwerke hoch sein und darüber eine Installationsschicht für die enormen Lüftungsgeräte haben. Es ist für die Ausbildung und Forschung für etwa 1.000 Bachelor-Studenten, 450 Master-Studenten und 840 Mitarbeiter vorgesehen.
Die Reinräume werden für Raumfahrt-, Nanotechnologie-, Halbleiter- und Lithografieaktivitäten zur Verfügung stehen. Die Kelvin Reinraumsysteme steht in diesem Bezug als Generalunternehmer der Reinräume und Reinraumlabore sowie in der technischen Ausführung und Realisierung. (Der Einsatz von BIM bei der Kelvin Reinraumsysteme startete 2016/2017 als einer der ersten in der Reinraumbranche.)mpus Virchow-Klinikum als internationales Referenzzentrum für die kardiovaskuläre Medizin sowie eine digitale Modellklinik des 21. Jahrhunderts.
Neben vielen Forschungsräumlichkeiten werden in dem neuen Gebäude Reinräume für die Nutzergruppen Zernike & Stratingh und SRON gebaut. Der über 1.000 m² (Laborebene und Reinraumkeller) große Zernike & Stratingh-Reinraum wird dabei in der Laborebene größtenteils aus Glaselementen erbaut, sodass von außen das Geschehen im Reinraum, aber auch die Technik im Plenum betrachtet werden kann. Zudem wird ein großer Aufwand bei den technischen Gasen und den Nassprozessbänken betrieben.
Bildcredit: Haupteingangsbereich mit angrenzendem Reinraumbereich
Der SRON Reinraum mit über 150 m² und einer Raumhöhe von fast 9 m befindet sich im Gebäudekomplex 5611 der Rijksuniversiteit Groningen, Feringa Building, und beinhaltet durch seine große Deckenhöhe die Möglichkeit, eine an der Reinraumdecke befestigte speziell angefertigte Kranbahn zum Transport von Forschungsmaterialien durch die einzelnen Räumlichkeiten des Reinraums zu realisieren.
BIM an der RUG
Das komplette Gebäude und insbesondere die Reinräume und Reinraumlabore werden mit der BIM-Methode von Beginn an geplant und realisiert. Anfangs wurden die Rahmenbedingungen durch die Kelvin Reinraumsysteme mittels AIA (Auftraggeber-Informationsanforderungen), BAP (BIM-Projektabwicklungsplan) und IDM gesetzt. Anschließend ging es in die Planung und damit auch in die zentrale Zusammenarbeit mit anderen Projektmitgliedern.
Dabei verwendet die Kelvin Reinraumsysteme GmbH eigene erstellte Prozesse wie MVD und IDM sowie eigene intelligente Revit-Familien. Mit Navisworks können wir Bauablaufsimulationen erstellen und Kollisionsprüfungen innerhalb unseres Gewerks durchführen. BIM360 mit DesignCollaboration hilft uns, gemeinsam an einem zentralen Ort mit allen Projektbeteiligten zusammenzuarbeiten. Durch den IFC2x3 und IFC4-Standard von buildingSMART können wir auch mit anderen Unternehmen in diesem Projekt (Zulieferer), welche die BIM-Methodik noch nicht oder noch nicht gänzlich implementiert haben, zusammenarbeiten.
Durch das bSDD konnten wir unsere speziell für unsere Branche entwickelten Revit-Familien klassifizieren, sodass unser Modell beim Export und Import unserer Zulieferer korrekt zugeordnet werden kann. Aber auch bei der technischen Klärung verwendet die Kelvin Reinraumsysteme GmbH den IFC-Standard – nämlich in Verbindung mit BCF. Was früher unhandliche Excel-Listen waren, können wir seit der Einführung durch BCF genauer und detaillierter klären. In unserer Branche ist es sehr wichtig, einen Bezug zum Modell und somit auch zur Realität herzustellen – was mit IFC in Verbindung mit BCF möglich ist. Daher ist der IFC-Standard nicht mehr wegzudenken!
Bildcredit: Das Feringa Building als natives Revit-3D-Modell
BIM in der Ausführung
Bei der Bauausführung für die Reinräume und Reinraumlabore der Rijksuniversiteit Groningen, Feringa Building verwenden wir Dynamo-Skripte zur Längenoptimierung und Bestellungen im Bereich TGA. Daher können wir direkt aus dem BIM-Modell (Revit) Bestellprozesse anwenden. Berechnung für z. B. Kälte und Lüftung realisieren wir direkt im BIM-Modell und können so bei Änderungen ein schnelleres Ergebnis liefern als bei einer manuellen Berechnung in einem externen Programm, bei dem zunächst einzelne Stränge aus dem Modell herausgezogen werden müssen. Dadurch, dass in dem Reinraumkeller des Feringa Building der Großteil an Technik für die Gase, VE-Wasser und Sicherheitseinrichtungen verbaut wird, mussten für den großen Reinraum ca. 100 Öffnungen in eine 70 cm starke Decke geplant werden. Da ein Reinraum immer Hoheitsgebiet des Reinraumunternehmens selbst ist, wurden bei diesem Projekt die Durchbrüche von Kelvin Reinraumsysteme GmbH geplant – natürlich mit BIM. Hierzu wurden ebenfalls intelligente Revit-Familien als Durchbruchskörper platziert. Durch unser internes Tool können wir die Durchbrüche in eine Datenbank (SQL mit XML-Datei) schreiben, auf die der Statiker zugreifen und mittels IFC- oder dem Revit-Modell die Durchbrüche kommentieren und freigeben kann.
Motivation
BIM ist die Zukunft! Dies wollen wir in der Reinraumbranche klar kommunizieren! Es werden immer komplexere Gebäudestrukturen und darin befindliche Informationssysteme realisiert. Wir sind stolz darauf, dass wir zu den ersten Unternehmen in unserer Branche in Deutschland gehören, die BIM nahtlos in Projekten einsetzt.
Über Kelvin Reinraumsysteme GmbH
Wir konzipieren, planen, projektieren und bauen schlüsselfertige Reinräume und reine Arbeitszonen in verschiedenen Ausführungen sowie individuelle, kundenspezifische Sonderanlagen in ganzheitlichem Umfang. Die Realisierung von klassischen Raum-in-Raum-Systemen oder innovativen Reinraum-Modulgebäuden erfolgt nach allen Klassen gemäß GMP-Richtlinie oder DIN EN ISO 14644-1:2016-06 „Reinräume und zugehörige Reinraumbereiche – Teil 1: Klassifizierung der Luftreinheit anhand der Partikelkonzentration“. Die Vielzahl der Ansprechpartner bei einem Bauprojekt reduzieren wir für Sie von der ersten Idee bis zur Schlüsselübergabe auf einen einzigen. Auch nach Abschluss des Bauvorhabens sind wir weiterhin bei wiederkehrenden Wartungen oder Qualifizierungsmessungen für Sie da. Beinahe alle Gewerke werden von uns ausgeführt oder koordiniert, das gilt auch für die Transport- und Aufstellungslogistik.
