Laborneubau Kompetenzzentrum für Strahlenschutz – Digitale Prüf- und Genehmigungsprozesse Statik

Lage: Steinenhausen bei Kulmbach, Bayern
Bauherr: Freistaat Bayern, vertreten durch das Staatliche Bauamt Bayreuth
Projektdauer: Juni 2020 bis Juni 2026
Planung: Staatliches Bauamt Bayreuth (bis LP2), Brechensbauer Weinhart + Partner Architekten mbB (ab LP3; Generalplaner)
Ausführung: Mai 2023 bis Februar 2026
Gesamtkosten: 23,8 Millionen Euro (KG 200-600)
BIM-Anwendungsfall: 090.001

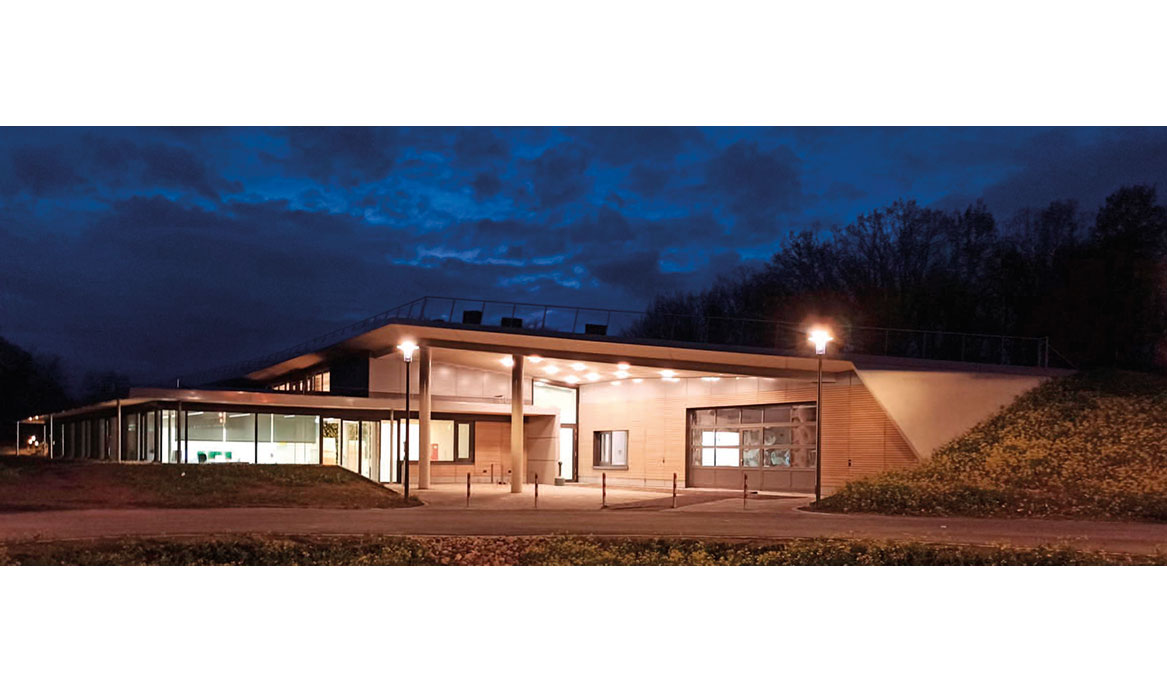

In unmittelbarer Nähe zum Schloss Steinenhausen wurde für das Bayerische Landesamt für Umwelt ein Laborneubau mit 1.300 Quadratmetern Nutzfläche errichtet. Die am Projekt beteiligten Partner nutzten BIM-Prozesse, um die rechtskonforme Prüfung des Standsicherheitsnachweises durchzuführen. Dabei kamen digitale Methoden der BIM-Zusammenarbeit zum Einsatz.

Der besondere Fokus lag auf der Nutzung typischer Funktionen eines Projektraums, um effiziente und nachvollziehbare Abläufe zu konzipieren und umzusetzen. Als zentrales Element diente die gemeinsame Datenumgebung (CDE, Common Data Environment) Catenda Hub. Darin wurden Projektdokumente verwaltet und die Kommunikation zwischen allen Beteiligten koordiniert. Mithilfe des integrierten Modellviewers konnten die auf der Plattform abgelegten 3D-Modelle betrachtet, analysiert und im Team besprochen werden. Die zentrale Speicherung von Dokumenten und die Möglichkeit, auf die Aufgabenverwaltung zuzugreifen, sorgten für Transparenz und Nachvollziehbarkeit aller Tätigkeiten und Abläufe.

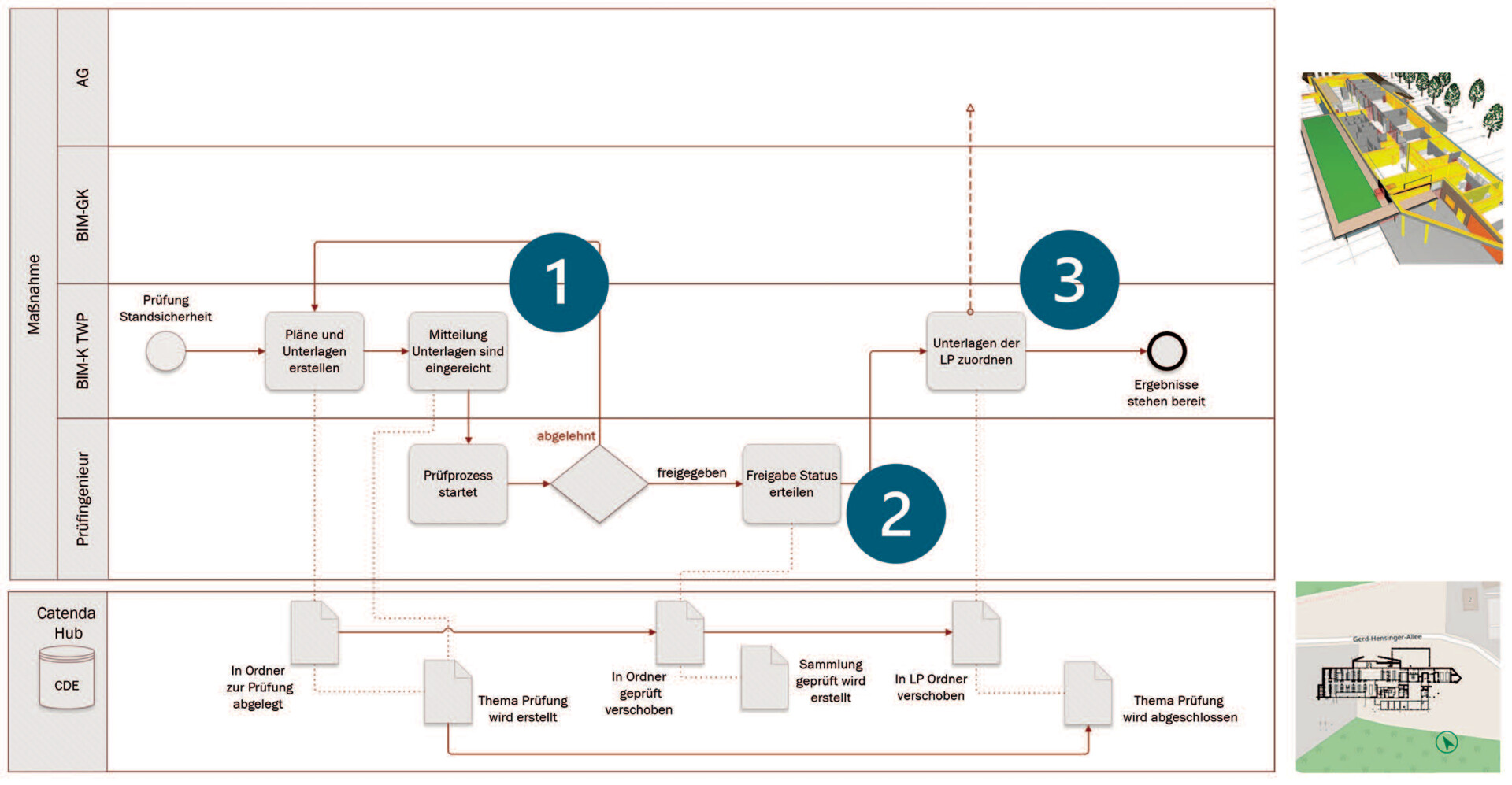

Der entwickelte digitale Prüfprozess ist in Abbildung 2 dargestellt. Die revisionssichere Dokumentation des Prozesses erfolgte durch die Nutzung sogenannter Themenboards, in denen die Kommunikation zwischen den Beteiligten nachvollziehbar abgelegt wurde. Die Tragwerksplanung reichte ihre Unterlagen ein (1) und dokumentierte dies innerhalb der CDE. Entsprechend dem Prüfungsergebnis gab es die Kategorien „freigegeben“, „mit Kommentar freigegeben“ oder „abgelehnt“. Letztere waren zu überarbeiten, während die anderen digital signiert und als geprüft abgelegt wurden (2). Abschließend ordnete die Tragwerksplanung alle Dokumente in die von der Projektorganisation vorgegebene Struktur ein (3).

Für die Prüfung der Unterlagen durch den Prüfingenieur innerhalb seiner Bürostruktur etablierte sich eine klar strukturierte Ordnerhierarchie mit zusätzlichen Metadaten als praktikable Lösung. Die entsprechenden Rechte wurden so vergeben, dass ein sicherer und gezielter Zugriff auf die relevanten Dokumente gewährleistet war.

In Catenda Hub kann der Bearbeitungsstatus der Dokumente so hinterlegt werden, dass er den Anforderungen der Standsicherheitsprüfung sowie gegebenenfalls weiterer Freigaben entspricht. Sämtliche für die Prüfung erforderlichen Dokumente, Dateien und Modelle können über die CDE ausgetauscht werden. Die Nutzung der ELBA-Plattform der Prüfingenieure ist in diesem Zusammenhang nicht erforderlich, da dort nur PDF-Dateien ausgetauscht werden können, wodurch die Vorteile der modellbasierten Zusammenarbeit nicht genutzt werden können.

Als besonders vorteilhaft hat sich das Instrument der „Sammlung“ in Catenda Hub erwiesen. Hierdurch können alle zu einem Prüfbericht gehörenden Dokumente dauerhaft zugeordnet und bei Bedarf in andere Ordner verschoben werden. Die geprüften Dokumente des Prüfingenieurs lassen sich somit problemlos in die Ordnerstruktur des Staatlichen Bauamts überführen, ohne dass eine doppelte Ablage erforderlich ist. Dabei bleibt die dauerhafte Zuordnung zum jeweiligen Prüfbericht erhalten.

Der Mehrwert des Projekts liegt insbesondere in der Sammlung von Erfahrungen und der Ableitung von Best-Practice-Methoden für zukünftige Projekte.
