Erweiterungsneubau Landtag Nordrhein-Westfalen

Lage: Platz des Landtags 1, 40221 Düsseldorf
Bauherr: Der Präsident des Landtags NRW
BIM-Management: AEC3 Deutschland GmbH
BIM-Gesamtkoordination: Schulz & Schulz Architekten, AEC3 Deutschland GmbH
Projektdauer: Planungsbeginn 2022, Fertigstellung 2031, Aktuell LPH 5
BIM-Anwendungsfälle: 011, 012, 030, 040, 050, 051, 060, 071, 072, 080, 100, 191

Der Erweiterungsneubau besteht aus vier ringförmig, aufgeständerten Gebäuden, die miteinander und mit dem bestehenden Landtag am Rhein verbunden sind. Fokus ist die Symbiose von Gegenwart und Zukunft in Städtebau, Landschaftsplanung und Architektur auf rund 30.000 m2 Bruttogeschossfläche (BGF).

Der Neubau beinhaltet Platz für neue Büros, drei große Sitzungssäle sowie eine Tiefgarage und ist direkt am Rheinufer, unterhalb des Düsseldorfer Fernsehturms angeordnet.

Wirtschaftlichkeit, Klimaschutz und Nachhaltigkeit stehen im Fokus während der Planungs- und Bauphase.

Das architektonische Leitbild ist geprägt von der Verzahnung der neuen Gebäude mit dem öffentlichen Raum im neugestalteten Bürgerpark unter Berücksichtigung des Radwegenetz-Anschlusses.

Planung und Bau finden während des Betriebs im Bestandsgebäude statt.

Für den Landtag ist das Projekt ein BIM-Pilot, den AEC3 seit Projektbeginn begleitet. Im Rahmen der BIM-Managementleistungen wurden zu Projektbeginn eine BIM-Strategie sowie die AIA aufgesetzt und die Leistungsbilder der Planungsteams analysiert. Früh im Projekt wurde gemeinsam entschieden, dass AEC3 die Objektplanung seitens Schulz und Schulz aktiv bei der BIM-Gesamtkoordination unterstützt. Mit Beginn der LPH 2 wurde das spezifische Leistungsbild aufgeteilt, der BAP finalisiert und die LOIN-Strategie festgelegt. Um die transparente Zusammenarbeit im Projekt zu fördern, wurden regelmäßige strategische und operative BIM-Termine etabliert, eine BCF-Kollaborationsplattform eingerichtet und Modell-DataDrops als unmittelbarer Bestandteil des fortlaufenden Planungsterminplans integriert. Entgegen der häufigen Vorgehensweise, geforderte Attribute für alle Leistungsphasen bereits früh festzuschreiben, werden die Informationsanforderungen gemeinsam zu Beginn jeder Leistungsphase abgestimmt und in einer einheitlichen Struktur bereitgestellt.

Im Lauf der Leistungsphasen 2 und 3 hat sich herauskristallisiert, dass die Planungsteams untereinander zwei zusätzliche Anwendungsfälle benötigen.

011 Leitungs- und Geländebestandsaufnahme

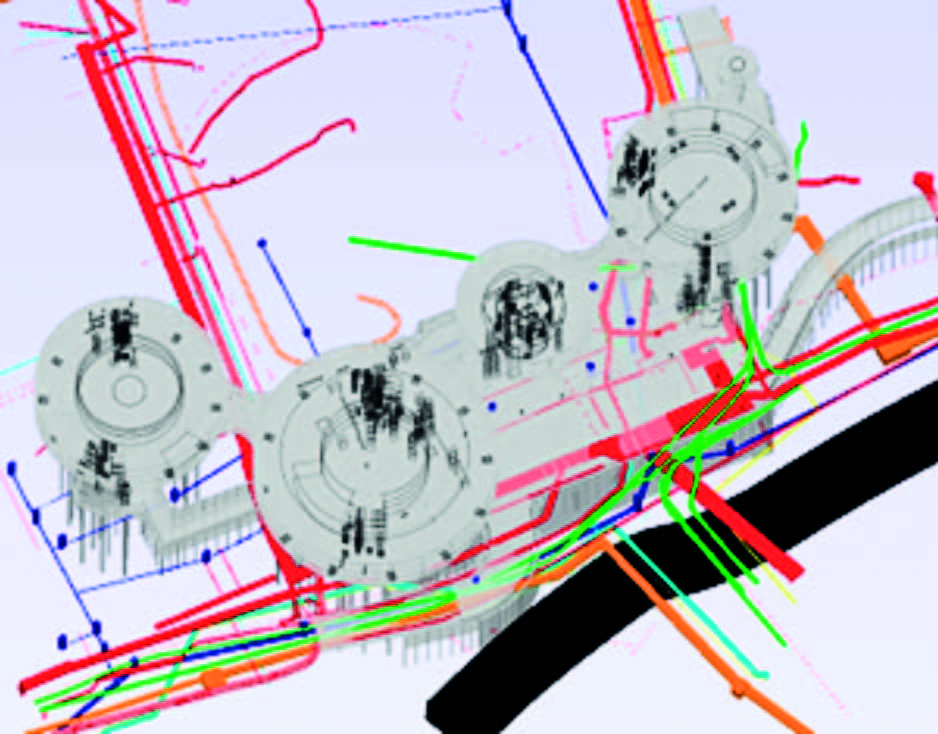

Der Leitungsbestand wurde modellbasiert auf Basis von Plänen aufgenommen, um den komplexen Verlauf der Bestandsleitung mit Tiefgaragen- und Gründungskonstruktionen abgleichen zu können.

Bei den Bestandsbauteilen wurde über Attribute definiert, ob die Lageinformationen gemäß Plänen, Annahmen oder aus vor Ort Beprobungen stammen.

072 modellbasierte Brandschutzplanung
In diesem Anwendungsfall hat die Brandschutzplanung das IFC-Architekturmodell mit Brandschutzinformationen gemäß VIB-Vorgaben „aufinformiert“ und somit die Informationsschnittstelle digital geschlossen.

In allen Leistungsphasen ist AEC3 für die übergeordnete Qualitätssicherung im Projekt verantwortlich. Konsistenz und alphanumerischer Informationsgehalt werden auf Basis der in BIMQ angelegten LOINs überprüft. Zusätzlich werden die Ergebnisse der Koordinationsprüfung mit der Objektplanung geteilt und durch diese weiter bearbeitet und koordiniert.

Auf Basis eines interaktiven Dashboards werden die Prüfergebnisse in den Koordinationsterminen besprochen und ausgewertet, dabei wird immer der Fokus auf den aktuellen Data Drop und auf den Verlauf über alle Lieferzeitpunkte einer Leistungsphase gelegt. Gefundene Probleme werden an die Planungsteams plattformbasiert via BCF kommuniziert und ebenfalls im Dashboard erfasst.

Bereits mit Beginn der LPH 3 wurden erste Konzepte zur Übergabe von Modellen an den Betrieb entwickelt. In LPH 5 wurden diese Konzepte aufgegriffen und einerseits durch Import-Tests der aktuellen Modelle in die FM-Software verifiziert, andererseits durch den externen Input von FM-Spezialisten verfeinert. Im Rahmen der Vergabe an die ausführenden Unternehmen werden die Modelle als Teil der Ausschreibungsunterlagen mitgeliefert mit dem Ziel, dieses Modell im weiteren Verlauf durch Produkt- und Herstellerinformationen zu komplettieren.
