Brückenbau über die A 14

• Lage: Überführungsbauwerk S 37 zwischen Draschwitz und Ablass über die A 14
• Bauherr: Bundesrepublik Deutschland, vertreten durch Freistaat Sachsen (Landesamt für Straßenbau und Verkehr) bzw. ab 2021 Autobahn GmbH, Niederlassung Ost
• Projektdauer: August 2018 – Dezember 2021
• Planung: BIM-Manager: A+S Consult GmbH FuE
• Objektplaner Verkehrsanlagen (Lph. 1 – 3) und Ingenieurbauwerke und Tragwerksplanung (Lph. 1 – 2) sowie BIM-Gesamtkoordination: INROS LACKNER SE
• Ausführung: noch in Planung
• Gesamtkosten: veranschlagt 6,1 Mio. Euro
• BIM-Anwendungsfälle: Bestandsmodellierung und Planungsvarianten, Planung von Verkehrsanlagen Straße, Planung von Ingenieurbauwerk Brücke, Rückbau von Infrastruktur Straße/Bahn und Ingenieurbauwerken, Visualisierung, Koordinierung der Fachgewerke, Planungsfortschrittskontrolle und Qualitätsprüfung, Bemessung und Nachweisführung, Ableitung von Planunterlagen, Mengenberechnung und Kostenermittlung, Terminplanung

Das Projekt BAB A 14 Nossen-Magdeburg, Ersatzneubau BW 19Ü1 wurde als erstes BIM-Pilotprojekt des Freistaates Sachsen im Jahr 2018 begonnen und 2021 abgeschlossen. Im Auftrag der Bundesrepublik Deutschland, vertreten durch den Freistaat Sachsen (LASuV) und seit 2021 die Autobahn GmbH, übernahm A+S Consult GmbH die BIM-Beratung und das BIM-Management zum Pilotprojekt.

Richtliniengerechter Ausbau der Staatsstraße S 37

Der Freistaat Sachsen und seine Straßenbauverwaltung gehören zu den Vorreitern bei der Einführung von BIM und einer strukturierten Vorbereitung der Einführung von digitalen Methoden. Es wurde der regulative Rahmen mit Festlegungen zur BIM-Strategie, Umsetzung von AIA/BAP geschaffen und deren praktischer Einsatz in einem BIM-Pilotprojekt überprüft.

In diesem Zusammenhang wurden Aspekte wie CDE, die im Einsatz befindlichen Planungswerkzeuge der Dienstleister und deren Qualifikation, die Erbringung von BIM-Leistungen parallel zu den nach HOAI vereinbarten Planungsleistungen, aber auch der Qualifikationsbedarf gemeinsam mit dem Auftraggeber (Landesamt für Straßenbau und Verkehr, Zentrale Dresden) betrachtet.

Mit dem Piloten sollten verschiedene Elemente im Straßennetz des Freistaates betrachtet werden. Die Auswahl fiel auf die Kreuzung/Ausbau der Staatsstraße S 37 mit der Bundesautobahn A 14 inklusive des Ersatzneubaus des BW 19Ü1. Dabei sollte die S 37 im betroffenen Bereich richtliniengerecht ausgebaut werden. Der Blick wurde auf die Erstellung eines Modells gerichtet, das sowohl ober- als auch unterirdische Elemente einbezieht. Es wurde zum Beispiel ein Baugrundmodell erstellt.

Austausch von Planungsdaten auf IFC-Grundlage

Die Mengenberechnung erfolgte von vornherein mit Blick auf eine Vernetzung mit Kostentabellen und einer dynamischen Kopplung mit der geometrischen Gestaltung, um auch deren Auswirkung auf die Wirtschaftlichkeit des Vorhabens mit in Betracht ziehen zu können. Die Planung und BIM-Modellierung/Koordinierung erfolgte durch INROS LACKNER.

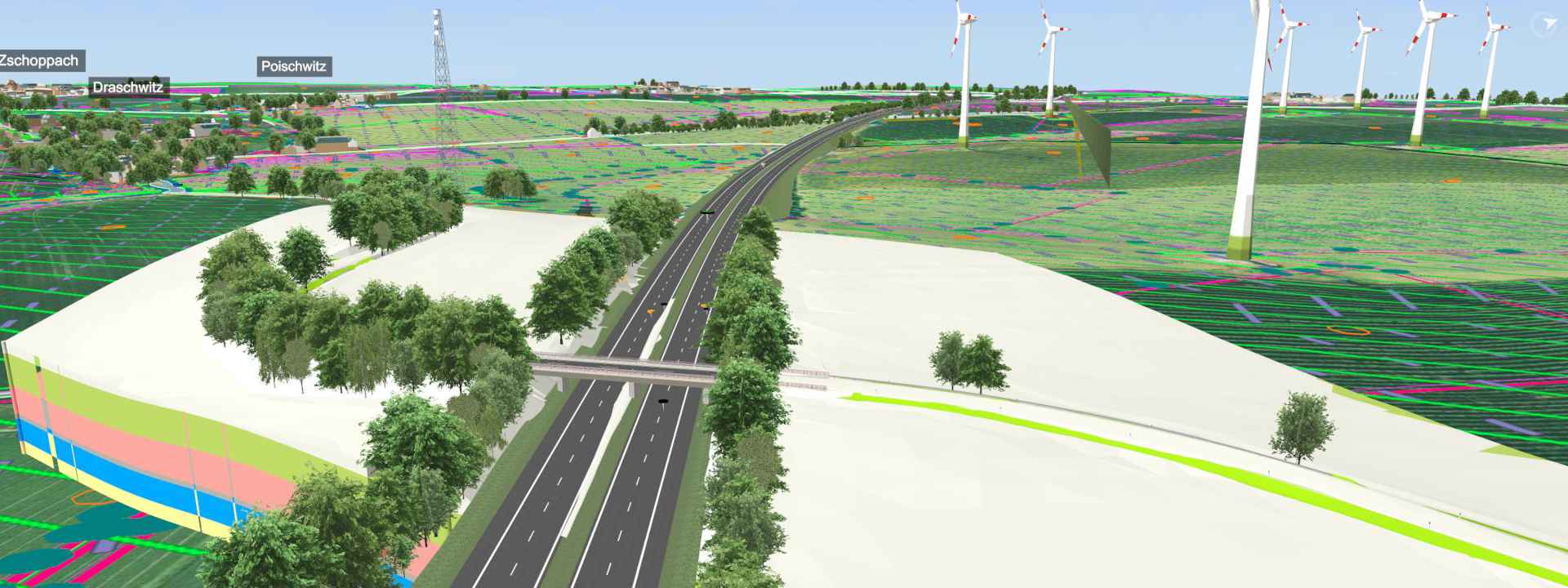

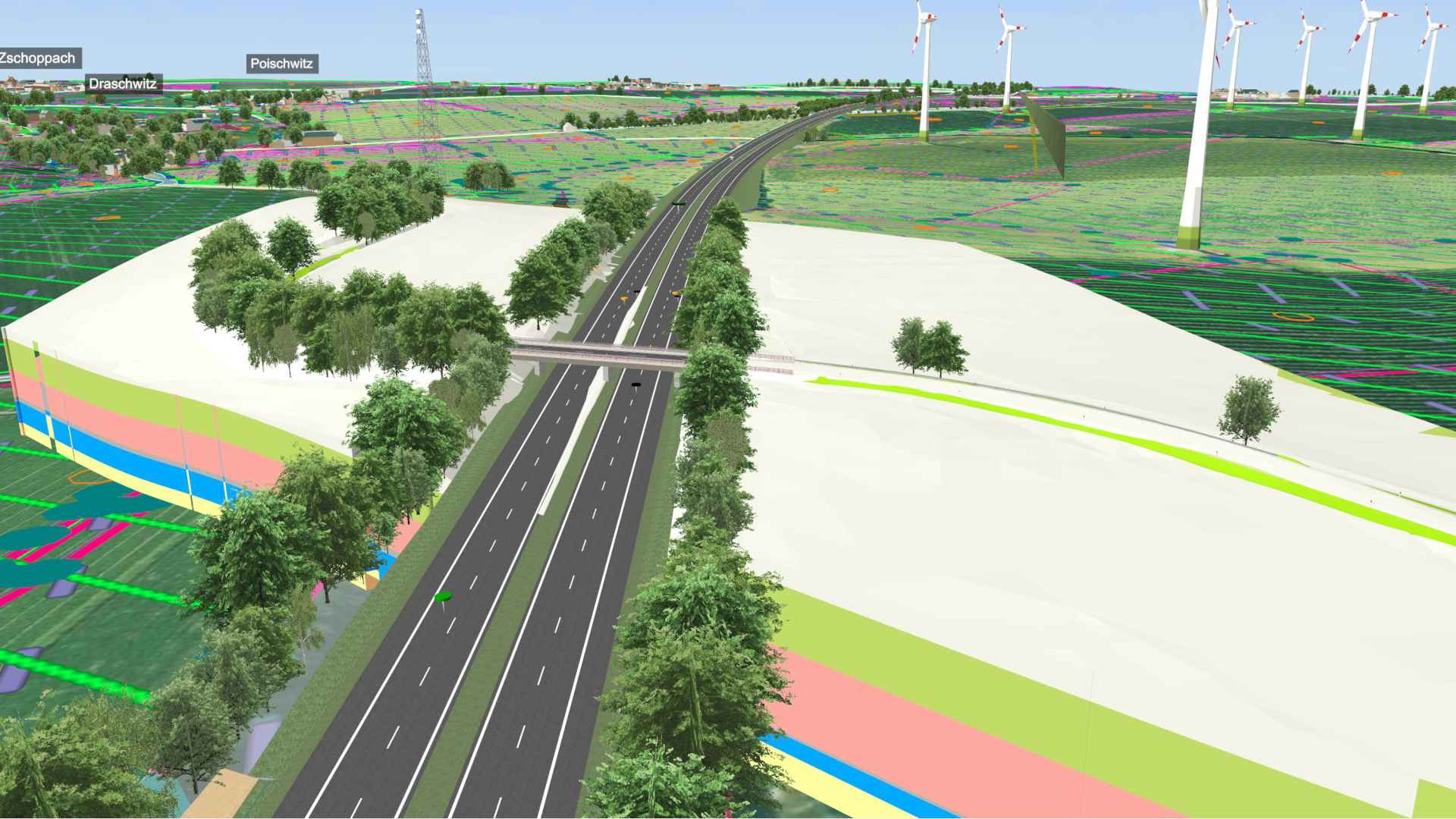

Im Rahmen des Projekts wurden Schnittstellen von öffentlich zugänglichen Grundlagendaten eingesetzt, aber auch der Austausch von Planungsdaten auf der Grundlage von IFC getestet. Die A+S Consult GmbH fungierte als externer Dienstleister für die Straßenbauverwaltung mit der BIM-Beratung und als BIM-Manager, bestehend aus allen Fachmodellen: Bestandsmodell (DGM, GIS, Bewuchs, Gebäude, Baugrund, Unfalldaten, Leitungen), Planungsmodelle Verkehrsanlage, Ingenieurbauwerke, LBP und Leitungsverlegung.

Erbrachte Leistungen

Stufe 1:

BIM-Beratung und Vorbereitung von Ausschreibungsleistungen für das BIM-Pilotprojekt Sachsen mit folgenden Leistungsinhalten:

• Allgemeine Beratung, Schulung, Begriffsdefinition für BIM-Workflows
• BIM-Qualitätssicherung (technisch und fachlich)
• Erstellung der Auftraggeber-Informationsanforderungen (AIA, spezifisch nach BIM-Anwendungsfällen)
• Erstellung vorläufiger BIM-Abwicklungspläne (vBAP, anpassbar auf spätere Projekte, projektspezifisch nach BIM-Anwendungsfällen)
• Prozedere und Ableitung Vorschlag Bewertungsmatrix für die Ausschreibung und Angebotsauswertung sowie Unterbreitung eines Vorschlages für die Beauftragung aus technischer Sicht
• Definition Modellstrukturierung inkl. Bauteilbibliotheken/Fachobjektlisten mit normierter Attribuierung sowie LOG/LOI-Stufen

Stufe 2:

BIM-Manger des Auftraggebers mit folgenden Leistungsinhalten für HOAI-Leistungsphasen 1 bis 43 – Objektplanung Verkehrsanlagen, für Leistungsphasen 1 bis 2 – Objektplanung Ingenieurbauwerke, Vermessung, Baugrund und Umwelt:

• Vorbereitung, Teilnahme und Nachbereitung regelmäßiger Koordinierungsbesprechungen mit AG und Planer
• BIM-Manager: Qualitätssicherung mit IFC
• Validierungsmodell nach KorFin®-Technologie, bestehend aus:
  • Erstellung Bestandsmodellierung,
  • Planungsmodell über alle Projektphasen gemäß BAP,
  • Validierung der Hauptmengen,
  • Validierung des Bauablaufs
  • Durchführung Qualitätsprüfung und Vergleich IFC/KorFin®

Über A+S Consult GmbH
A+S Consult GmbH (A+S) ist ein innovatives, deutschlandweit und international tätiges Ingenieur- und Softwareunternehmen auf dem Gebiet der Verkehrs- und Infrastrukturplanung. Dazu wird die seit 20 Jahren kontinuierlich weiterentwickelte BIM-Plattform KorFin® genutzt und auch anderen Partnern zur Verfügung gestellt. Unseren Auftraggebern bieten wir IT-nahe Projektbegleitung aus einer Hand, vom Konzept über den Entwurf bis hin zur Ausführung. A+S ist der deutsche Pionier für die Erstellung von parametrisierten Fachmodellen und die Anwendung von BIM in den Bereichen Straße, Bahn und Energie. A+S verfügt über langjähriges Wissen bei der Erstellung Digitaler Zwillinge auf Basis heterogener, komplex vernetzter Daten. Dank umfangreicher Erfahrungen in Großprojekten in der Phase Planung bis Bauausführungsvorbereitung nutzt A+S seit Jahren Technologien aus den Bereichen Big Data und algorithmischer KI.
